EinScan Pro HD
Multifunktionaler high definition handheld 3D-Scanner.
Als neuestes Mitglied der EinScan Pro-Serie multifuktionaler 3D-Scanner mit modularem Design liefert EinScan Pro HD unvergleichliche Leistung mit hoher Auflösung und Genauigkeit. Die Außergewöhnliche Vielseitigkeit und kraftvollen Optimierungen resultieren im untimativ hocheffizienten und professionellen 3D-Scan Erlebnis. EinScan Pro HD ist der verlässliche Assistent für Designer und Ingenieure deren Priorität hochwertiges 3D-Scannen ist.
Luft- & Raumfahrt
Architektur
Automobilindustrie
Handelsgüter
Bildungswesen
Prototypen
Eindrucksvoll hohe Auflösung für feine Details
Durch Integration eines neuen Streifenlicht-Projektionsmoduls ist das Streifenmuster, welches vormals nur im Fixed Scan Mode zum Einsatz kam, auch im Handheld HD Scan Mode anwendbar. Der optimierte Algorithmus ermöglicht einen minimalen Punktabstand von 0.2mm. Damit sind die Auflösung und Genauigkeit so gut wie beim Fixed Scan.
0,045 mm
Scan-Genauigkeit
0,2–3 mm
Punktabstand
3.000.000 Punkte / 10 FPS
1.500.000 Punkte / 30 FPS
Scan-Geschwindigkeit
209x160–310x240 mm
Scan-Bereich
Hohe Effizienz & Qualität
Produktion & Reverse Engineering, 3D Modellierung für personalisierte Produkte und 3D-Druck-Service
Unbeschränkte Inspiration
Kunst, Kultur & Design
Gesundheitswesen
Digitale medizinische Analyse & Orthopädietechnik
Kreativ
Virtual Display
Weniger Einschränkungen für Scanobjekte
Mit Hilfe der neuen Lichtprojektor Hardware und dem neuen Software Algorithmus, kann EinScan Pro HD eine größere Vielfalt von Objekten mit dunklen, schwarzen oder glänzenden Metalloberflächen scannen. Dies erweitert die Vielfalt der scanbaren Materialien.
Hohe Scan- und Datenübertragungsgeschwindigkeit
EinScan Pro HD macht einen dramatischen Fortschritt in der Scankapazität. Er kann im Hand- held Mode bis zu 3.000.000 Punkte pro Sekunde verarbeiten. Im Fixed Scan Mode kann er jeden einzelnen Scan in weniger als 0.5 Sekunde verar- beiten. Durch einen USB 3.0 Anschluss steht eine hohe Datenübertragungsgeschwindigkeit zur Verfügung.
Hohe Genauigkeit für qualitativ hochwertige 3D Modellierung
Bei der Art der Positionierungsmethode, können sowohl der Scanner als auch die zu scannenden Objekte während des Scanvorgangs bewegt werden. Die Genauigkeit im Fixed Scan Mode beträgt 0,04 mm. Bei Marker Alignment im Handheld Mode beträgt die volumetrische Genauigkeit bis zu 0,045 mm + 0,3 mm/m.
Nehmen Sie den EinScan Pro HD überall hin mit
Mit dem ergonomischen Design und seinem geringen Gewicht können Sie den EinScan Pro HD einfach überall hin mitnehmen. Sie können durch Plug und Play den Scanner ohne komplizierten Installationsprozess bedienen. Durch die kompakte Größe des Scanners können Sie ihn ohne Beschränkungen frei bewegen.
Modulares Design
Modulares Design ermöglicht vielseitige Anwendungen durch vielfältige Scan-Modi und Datenausrichtung
Color Pack und Industrial Pack können nach wie vor als optionale Add-ons zu EinScan Pro HD zugefügt werden und vielseitigere Anwendungen unterstützen. Verschiedene Ausrichtungsmethoden Feature Alignment, Marker Alignment, Turntable Marker, manuelles Alignment und Texture Alignment( Mit Color Pack) können die Effizienz beim Scannen ohne zusätzliches Präparieren enorm erhöhen.

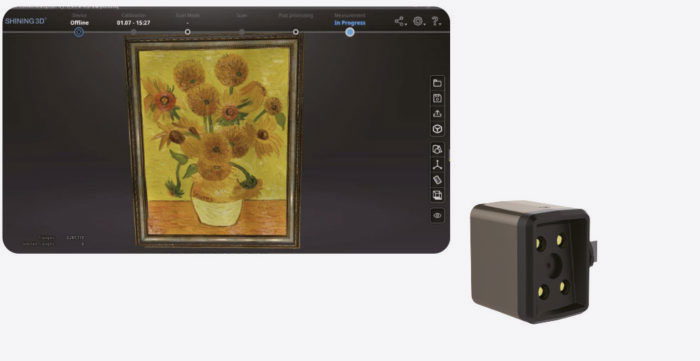

Color Pack
Gets the full-color texture with geometry. Improves scanning efficiency through texture alignment.
Industrial Pack
Makes a static automatic scan on a turntable possible for a better accuracy.
EinScan Pro HD Webinar
Damit Sie mit Ihrem neuen 3D-Sanner schnell produktiv arbeiten können, bieten wir Ihnen unseren Schnellstart-Kurs in Form eines Webinars (Web-basiertes Seminar) an: Nach 120 Minuten verstehen Sie die Funktionsweise der 3D-Scan Software.
Ablauf des Webinars
- Einführung in die Funktionsweise und Bedienung der 3D-Scan Software
- Überblick über die Bedeutung der Einstellungen
- Die richtigen Einstellungen für Ihren perfekten 3D-Scan!
- Tipps & Tricks
- Trouble Shooting – Ursachen und Lösungen für die häufigsten Probleme
Voraussetzungen
- Vorhandener, einsatzbereiter PC mit Windows 7, 8 oder Mac OS X mit vollen Administrator-Rechten
- Internetzugang
- Bereits installierte und funktionsbereite TeamViewer oder Microsoft Teams Software
Die Details zum Termin und der Webinar-Software werden nach Eingang Ihrer Bestellung abgesprochen.
Support und Service
- Professionelle Beratung
- Individuelle Pakete für Industriekunden
- Einschulung vor Ort
- Servicepaket mit kostenlosem Telefon- und Email Support
- Gesamtlösung mit 3D-Drucker
- Bauteiloptimierung via Fernwartung
- Prozessoptimierungen
- Kundenspezifische Seminare vor Ort
- Vor Ort Service
Technische Daten
| Scan Mode | Handheld HD Scan | Handheld Rapid Scan | Fixed Scan with Turntable (with Add-on: Industrial Pack) | Fixed Scan without Turntable(with Add-on: Industrial Pack) | ||||||||
| Scan Accuracy | up to 0.045 mm | up to 0.1 mm | 0.04 mm (single shot accuracy) | 0.04 mm (single shot accuracy) | ||||||||
| Volume Accuracy | 0.3 mm/m (Markers Alignment) | 0.3 mm/m (Markers Alignment) | / | / | ||||||||
| Scan Speed | 10 frames/s, 3,000,000 points/s | 30 frames/s, 1,500,000 points/s | Single Scan＜0.5 s | |||||||||
| Point Distance | 0.2 mm-3 mm | 0.25 mm-3 mm | 0.24 mm | |||||||||
| Single Scan Range | 209*160mm-310*240mm | |||||||||||
| Depth of Field | ±100 mm | |||||||||||
| Working Distance | 510 mm | |||||||||||
| Light Source | LED | |||||||||||
| Align Mode | Marker Alignment, Feature Alignment, Hybrid Alignment | Marker Alignment, Texture Alignment, Feature Alignment, Hybrid Alignment | Turntable Coded Targets, Feature, Marker, Manual Alignment | Marker, Feature, Manual Alignment | ||||||||
| Texture Scan | Yes (with Add-on: Color Pack) | |||||||||||
| Outdoor Operation | Set up the shelter or cover to avoid direct sunlight | |||||||||||
| Special Scan Object | For the transparent or highly reflective objects, please spray powder before scanning | |||||||||||
| Software Included | ExScan Pro, Solid Edge SHINING 3D Edition | |||||||||||
| Data Format | OBJ，STL，ASC ，PLY，P3，3MF | |||||||||||
| Scan Head Weight (include a USB cable) | 1.13 kg | |||||||||||
| OS System Support | Win10, 64bit | |||||||||||
| Recommended Configuration | Graphics card: NVIDIA GTX1080 and higher; video memory: >4G, processor: I7-8700, memory: 64G;interface: high-speed USB 3.0 | |||||||||||
| Required Configuration | Graphics card: Quadro card P1000 and above or NVIDIA GTX660 and higher; processor: Intel (R) xeon E3-1230, Intel (R) I5-3470, Intel (R) I7-3770; interface: high-speed USB 3.0; memory: 8G | |||||||||||
